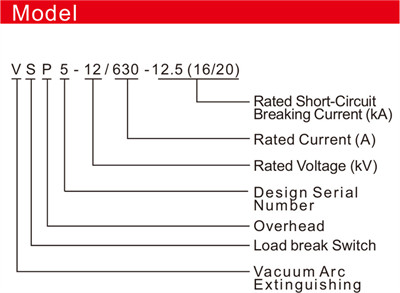

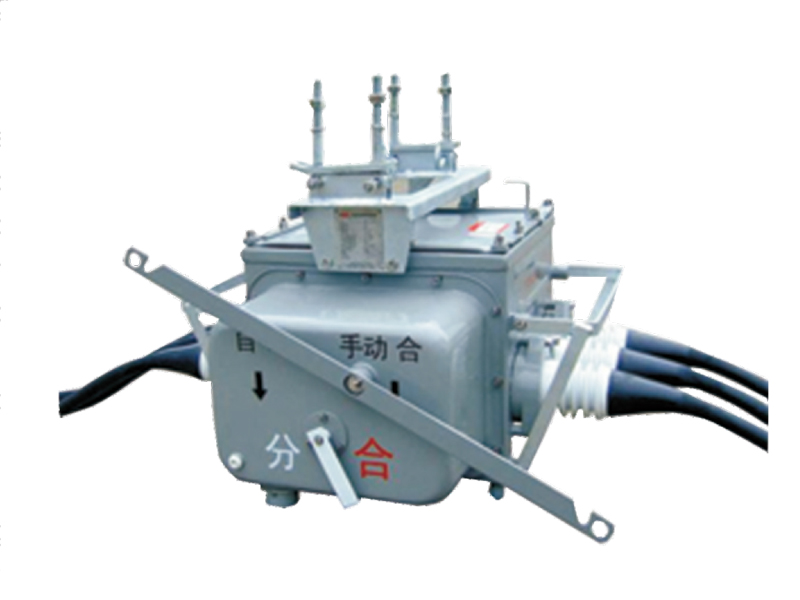

VSP5-12 a importé la technologie Toshiba et a été entièrement localisé. Par la suite, il a subi une conception d’expansion de capacité, surpassant la technologie japonaise, et a étendu le courant de coupure de court-circuit ouvert-fermé à 20 kA. Il utilise l’extinction à l’arc sous vide et l’isolation au gaz SF6. Il existe également un espace d’isolation connecté en série avec la chambre d’extinction de l’arc sous vide à l’intérieur de l’interrupteur, assurant une meilleure extinction de l’arc et des performances de résistance à la tension. Le mécanisme assure la séquence d’action entre l’espace d’isolement et la chambre d’extinction d’arc : la chambre d’extinction d’arc à vide se déconnecte en premier, suivie de l’espace d’isolement. L’espace d’isolation se déconnecte en premier, suivi de la chambre d’extinction de l’arc.
Haute sécurité : les moyens d’extinction d’arc et d’isolation sont sans huile. Un dispositif antidéflagrant est installé sur le dessus de la boîte, garantissant que même en cas de défaut interne, il n’y aura pas de fuite de gaz à haute température ou d’éclaboussures de particules dépassant 10 mm. Sans entretien : Le circuit principal et le mécanisme de fonctionnement de l’interrupteur sont scellés dans la boîte remplie de gaz SF6, non affectés par les conditions environnementales, ce qui le rend sans entretien. Le circuit principal de l’interrupteur peut être dérivé à l’aide de câbles ou de notre tube d’angle breveté.

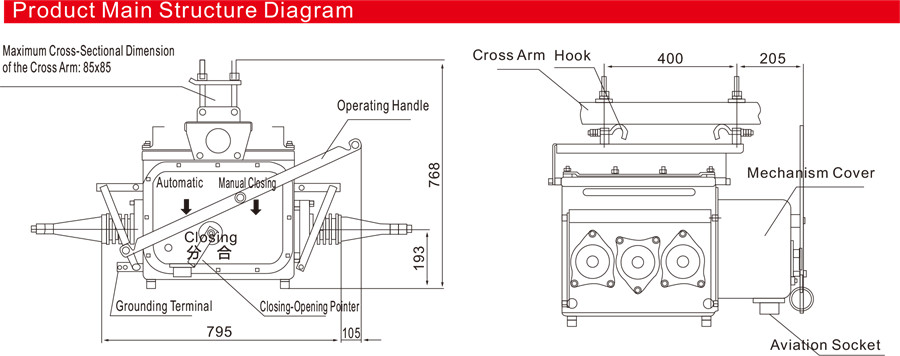

Peut être utilisé électriquement ou manuellement pour un fonctionnement plus flexible. Son mécanisme de fonctionnement électromagnétique présente des caractéristiques telles que la fermeture automatique en cas de rétablissement du courant et l’ouverture retardée automatique en cas de perte de courant, avec une structure simple et fiable. Installation flexible : Il peut être installé au-dessus de la tête ou sur un piédestal. Interface de distribution d’automatisation : Peut être équipé de différents rapports de transformateurs de courant pour la mesure, la protection et le comptage, avec des interfaces de contrôle à distance.
Haute fiabilité : Le produit intègre plus de 30 ans de technologie et de pratique des équipements de vide de Toshiba, soutenus par notre système complet de gestion de la qualité, garantissant une fiabilité élevée.
La pression de gonflage du gaz Sf6 est à une pression manométrique nulle, évitant les fuites. Une technologie d’étanchéité fiable garantit que le gaz à l’intérieur de l’interrupteur peut fonctionner normalement pendant 20 ans (sur la base de l’expérience opérationnelle japonaise).
Conditions ambiantes
Altitude : ≤1000m ;
Température de l’air ambiant : limite supérieure +40°C, limite inférieure -35°C ; Variation de température maximale de 25°C ;
Pression du vent : ≤700Pa (équivalent à une vitesse du vent de 34 m/s) ;
Site d’installation : Doit être exempt d’incendie, de risques d’explosion, de pollution grave, de corrosion chimique et de vibrations intenses.
