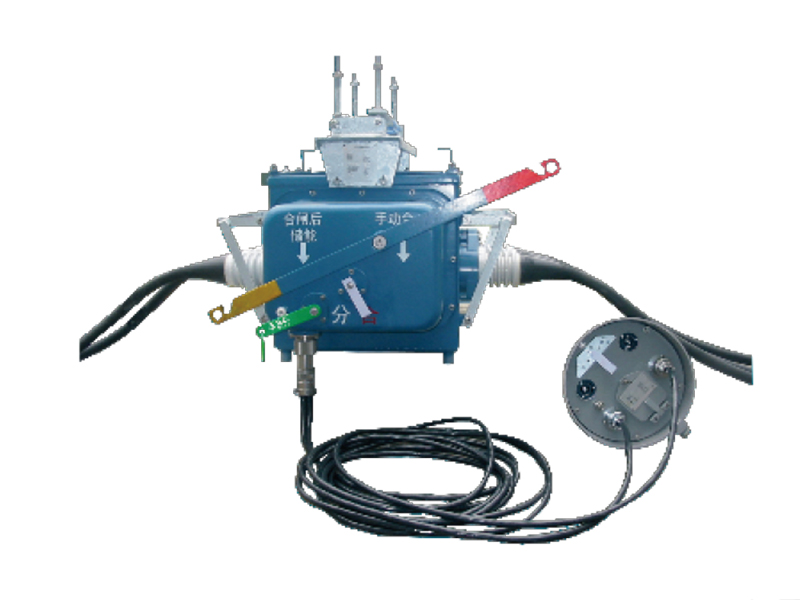

Le sectionneur de charge à vide pour l’utilisateur extérieur FZW28-12F (en abrégé « FFK ») est un appareillage de distribution monté sur poteau extérieur avec une tension nominale de 12 kV et une fréquence de 50 Hz. Il utilise l’extinction de l’arc sous vide et le gaz SF6 pour l’isolation du sol et de phase à phase.

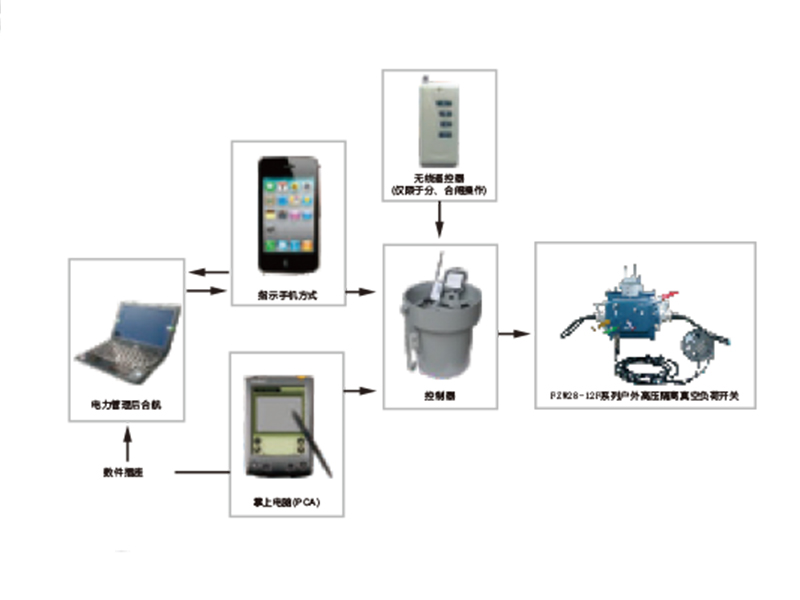

Le corps principal de FFK est connecté électriquement au détecteur de défauts FDR-01 par des câbles de commande et est utilisé en conjonction avec le relais de l’étage avant. Il dispose de fonctions de détection de défauts, de protection de contrôle et de communication, permettant la déconnexion automatique des défauts de terre monophasés et l’isolation automatique des courts-circuits de phase à phase. FFK convient à l’installation au point limite de responsabilité où entrent les utilisateurs de la ligne de distribution 10 kV ou aux jonctions T requises. Il ne peut pas être installé et utilisé en série ! FFK est conforme aux normes techniques telles que GB3806-2004 et GB/T7261-2008.
Conditions ambiantes
Altitude : ≤2000m ;
Température de l’air ambiant : Limite supérieure +40°C, Limite inférieure -40°C ;
Humidité relative de l’air : Moyenne quotidienne ne dépassant pas 95 %, Moyenne mensuelle ne dépassant pas 90 % ;
Pression du vent : ≤700Pa (équivalent à une vitesse du vent de 34 m/s) ;
Niveau de pollution : IV (distance de fuite 31 mm/kV) ;
Épaisseur de la glace sur le conducteur : ≤10 mm ;
Intensité sismique : ≤8 degrés ;
Emplacement d’installation : Doit être exempt d’incendie, de risques d’explosion, de pollution grave, de corrosion chimique et de fortes vibrations ;
Méthode de mise à la terre du point neutre : Le point neutre n’est pas mis à la terre. Le point neutre est mis à la terre par la bobine de suppression d’arc, ou le point neutre est mis à la terre par une faible résistance.
